Die vielseitigsten Lösungen ...

... für die unterschiedlichsten Anforderungen!

Kontakt

Mueller
Verkaufsberater Regale Intralogistik

Armin Müller

Als Lösungsanbieter entlang des gesamten Materialflusses bietet Linde Material Handling branchenübergreifendes Know-how und individuelle Beratung. Wir unterstützen unsere Kunden dabei, ihre jeweiligen logistischen Prozesse zu optimieren.

Fahrzeuge der Marke Linde stehen weltweit für Zuverlässigkeit und Qualität. Das Produktprogramm umfasst über 80 Baureihen mit mehr als 6.000 Ausstattungsvarianten – für jede Anwendung das passende Gerät.

Zum Portfolio gehören ausserdem Intralogistiklösungen wie Fahrerassistenzsysteme, Flottenmanagement, Automatisierung und Regalsysteme. Die Auswahl an Linde Regalsystemen wird hier näher vorgestellt.

Fachbodenregale

Intralogistik_Regale_FachbodenRegale_16zu9

Ideal für Lager und Büro

Kunststoffbeschichtung: Die Regalstützen unserer Steckregale sind gegen Aufpreis mit einer zusätzlichen, hochwertigen Kunststoffbeschichtung in den RAL-Farbtönen RAL 3000 Feuerrot, RAL 5010 Enzianblau und RAL 7035 Lichtgrau erhältlich! Standardmässig glanzverzinkt.

Masse für Ihre Regalplanung
Nennmasse:Fachbodenlängen: 750, 1000 und 1300 mm
Regaltiefen:324, 424, 524, 624 und 824 mm
Fachbodentiefe:300, 400, 500, 600 und 800 mm
Planmasse
Länge Grundregal:Nennmass Fachbodenlänge + 58 mm
Länge Anbaufeld:Nennmass Fachbodenlänge + 8 mm
Regaltiefe Grund- und Anbaufeld:Nennmass + 24 mm

Sondergrössen & Sonderhöhen sind auf Anfrage ebenfalls erhältlich – gerne beraten wir Sie hierzu.

1. Fachbodenregale Typ EL – Fachlast 100 kg, glanzverzinkte Ausführung, Feldlast 800 kg

Intralogistik_Regale_Facbodenregale_TypEL_16zu9

Schnell montiert, praktisch und vielseitig

  • Fachlast: 100 kg
  • Feldlast: 800 kg
  • Schneller und einfacher Aufbau durch schraublose Montage spart Zeit
  • Jederzeit erweiterbar
  • Fachböden im Raster von 25 mm höhenverstellbar
  • Gelochte Fachböden ermöglichen Ihnen die perfekte Fachunterteilung mittels Fachtrennern

Regalhöhe: 2000 oder 2500mm / Nutztiefe 300 bis 600mm / Fachbodenlänge: 1000 und 1300mm

Zusätzliches Zubehör wie Türen, geschlossenen Wände, Gitterkörbe, Kunststoffkisten usw. sind ebenfalls erhältlich. Fragen Sie uns an.

2. Fachbodenregale Typ L - Fachlast 100 kg - Ausführung, Feldlast 1300 - 1600 kg - glanzverzinkt

Intralogistik_Regale_Facbodenregale_TypL_16zu9

Lagern leicht gemacht!

  • Fachlast: 100 kg
  • Feldlast: 1300 kg - 1600 kg
  • Schneller und einfacher Aufbau durch schraublose Montage spart Zeit
  • Jederzeit erweiterbar
  • Fachböden im Raster von 25 mm höhenverstellbar
  • Gelochte Fachböden ermöglichen Ihnen die perfekte Fachunterteilung mittels

Regalhöhe: 2000, 2500 oder 3000mm / Nutztiefe 300 bis 600mm / Fachbodenlänge: 1000 und 1300mm

Zusätzliches Zubehör wie Türen, geschlossenen Wände, Gitterkörbe, Kunststoffkisten usw. sind ebenfalls erhältlich. Fragen Sie uns an.

3. Fachbodenregale Typ M - Fachlast 200 kg - glanzverzinkte Ausführung

Intralogistik_Regale_Facbodenregale_TypM_16zu9

Für alle Fälle

  • Fachlast: 200 kg
  • Q Feldlast: 1300 - 1600 kg
  • Schneller und einfacher Aufbau durch schraublose Montage spart Zeit
  • Jederzeit erweiterbar
  • Fachböden im Raster von 25 mm höhenverstellbar
  • Gelochte Fachböden ermöglichen Ihnen die perfekte Fachunterteilung mittels Fachtrennern

Regalhöhe: 2000, 2500 oder 3000mm / Nutztiefe 300 bis 600mm / Fachbodenlänge: 1000 und 1300mm

Zusätzliches Zubehör wie Türen, geschlossenen Wände, Gitterkörbe, Kunststoffkisten usw. sind ebenfalls erhältlich. Fragen Sie uns an.

4. Fachbodenregale Typ S - Fachlast 300 kg - glanzverzinkte Ausführung

Intralogistik_Regale_Facbodenregale_TypS_16zu9

Unser Schwerlaster

  • Fachlast: 300 kg
  • Feldlast: 1300 -1600 kg
  • Schneller und einfacher Aufbau durch schraublose Montage spart Zeit
  • Jederzeit erweiterbar
  • Fachböden im Raster von 25 mm höhenverstellbar
  • Gelochte Fachböden ermöglichen Ihnen die perfekte Fachunterteilung mittels Fachtrennern

Regalhöhe: 2000, 2500 oder 3000mm / Nutztiefe 400 bis 600mm / Fachbodenlänge: 1000mm

Zusätzliches Zubehör wie Türen, geschlossenen Wände, Gitterkörbe, Kunststoffkisten usw. sind ebenfalls erhältlich. Fragen Sie uns an.

Industrieregale Stecksystem Zubehör

Intralogistik_Industrieregale_Zubehoer_Image_16zu9

Unbegrenzte Möglichkeiten

Die Einfachheit der Montage, die hohe Qualität in der Ausführung und das gesamte Zubehörprogramm sprechen für sich. Überzeugen Sie Unbegrenzte Möglichkeitensich vom umfassenden Zubehörangebot von Linde. Sie können jederzeit Ihre vorhandenen Linde-Steckregale nachrüsten und erweitern!

  • Schneller und einfacher Aufbau durch schraublose Montage spart Zeit
  • Zu jeder Zeit flexibel erweiterbar

Grundbauteile der Regalfelder:

  • Stützrahmen
  • Aussteifungstraverse
  • Diagonalverband
  • Fachböden (mit Fachbodenträgern)

Zeilenbauweise:

  • mit Aussteifungstraversen = 1 Diagonalverband je angefangene 5 Regalfelder, Feldlast: max. 1600 kg
  • ohne Aussteifungstraversen = 1 Diagonalverband je angefangene 2 Regalfelder, Feldlast: max. 800 kg

Intralogistik_Regale_Facbodenregale_Stuetzen_16zu9

Stützrahmen, unmontiert
Bestehend aus:2 Stützen, 3 bis 5 Stützenverbindern, 2 Fussplatten
Erhältliche Regaltiefe von: 324, 424, 524, 624 und 824 mm
Erhältliche Regalhöhe:1850, 2000, 2200, 2500 und 3000 mm

Alle Bauteile glanzverzinkt, die Stützen sind in den folgenden Farben erhältlich: RAL 5010 Enzianblau / RAL 7035 Lichtgrau / RAL 3000 Feuerrot.

Seitenwände, aus Vollblech
Bestehend aus:2 bis 3 Segmenten je nach Rahmenhöhe, inkl. Befes-
tigungsclips
Erhältliche Regaltiefe von: 324, 424, 524, 624 und 824 mm
Erhältliche Regalhöhe: 1850, 2000, 2200, 2500 und 3000 mm

Exklusive Stützrahmen. Bitte unmontierte Stützrahmen separat bestellen!

Seitenwände, aus Lochblech
Bestehend aus:2 bis 3 Segmenten je nach Rahmenhöhe, Euro-Lochung, inkl. Befestigungsclips
Erhältliche Regaltiefe von:324, 424, 524, 624 und 824 mm
Erhältliche Regalhöhe:1850, 2000, 2200, 2500 und 3000 mm

Exklusive Stützrahmen. Bitte unmontierte Stützrahmen separat bestellen!

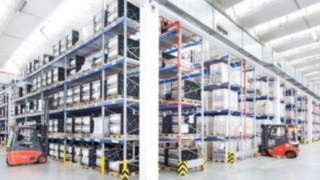

Palettenregale

Lagerung von Paletten!

Das Palettenregal PRO wird in Meisenheim nach neuesten Richtlinien und mit modernsten Produktionstechniken gefertigt. Dies gewährleistet eine hohe Massgenauigkeit bei der Profilierung der Bauteile und eine qualitativ hochwertige Kunststoffbeschichtung. Umfangreiches und paxisgerechtes Zubehör ergänzen dieses Produkt und ermöglichen eine optimale Lagereinrichtung für unterschiedlichste Anforderungen.

Profitieren Sie von der Herstellerkompetenz: Linde plant mit eigenen, geschulten Mitarbeitern und bietet somit optimale Lagerlösungen.

Bitte beachten Sie: Diese Regale sind nur für den Innenbereich geeignet!

Paletten-Komplettregale
800 kg Palettengewicht, Feldbreite 2700 mm

Ein starkes Stück – produziert in Deutschland

  • Für die Längseinlagerung von Europaletten
  • Traversen kunststoffbeschichtet RAL 5010 Enzianblau
  • Fachabstände im Raster von 50 mm höhenverstellbar
  • Inklusive Befestigungsmaterial und je 4 Bolzenankern pro Stützrahmen zur Verdübelung am Boden
  • Stützrahmen unmontiert
  • Alle Gewichtsangaben gelten bei gleichmässig verteilter Last

Extrem belastbare Stützrahmen!

  • Aus verzinktem Bandstahl höchster Güte
  • Unmontiert, auf Wunsch auch komplett montiert
  • Glanzverzinkt
  • Höheneinteilung der Fachebenen im Raster von 50 mm
  • Inklusive Befestigungs- und Unterlegmaterial

Längstraversen

  • Ausgezeichnete Längssteifigkeit der Regalkonstruktion
  • Innovative Traversengeometrie
  • Höhenverstellbar im Raster von 50 mm, somit optimal auf Ladegut anpassbar
  • Kratzfeste Kunststoffbeschichtung
  • 5 Haken pro Hakenlasche

Intralogistik_Palettenregal_16zu9

Auflagesegmente für Traversen

  • Spanplatten
  • Stahl-Auflegepaneelen
  • Feuerverzinkte Gitterrostböden
  • Auflage-Gitterböden

Komplette Fachebenen als Einlegesegmente

  • Spanplatten
  • Stahl-Einlegesegmente
  • Gitterböden

Umfangreiches Zubehör und Sicherheitseinrichtungen für alle Lagervarianten

  • Anfahrschutz L-Form
  • Anfahrschutz U-Form
  • Stützenschutz
  • Schutzplanken
  • Durchschubsicherungen
  • Hintere Herabfallsicherungen
  • Halter für Durchschub- und Herabfallsicherung
  • Seitliche Herabfallsicherungen
  • Distanzstücke für Doppelreihe

Montagehinweis: Jeder Lieferung ist eine aufbau- und Bedienanleitung zur einfachen Montage Ihres Regals beigelegt. einzelne montageschritte und Bedienhinweise sind leicht verständlich dargestellt. auf Wunsch unterbreiten wir Ihnen auch sehr gerne ein Angebot zur Montage vor Ort durch unser geschultes Montage-Team.

Palettenregal-Stützrahmen – unmontiert

  • Aus verzinktem Bandstahl höchster Güte
  • Höheneinteilung der Fachebenen im Raster von 50 mm
  • Bestehend aus 2 Stützen mit Fussplatte, Horizontal- und Diagonalstreben
  • Werden verdrehsicher mit 2 Bolzenankern je Fussplatte befestigt, Bolzenanker und 2 Unterlegbleche 1,5 mm je Stützrahmen sind im Lieferumfang enthalten
  • 1100 und 800 mm tiefe Rahmen für Längs- oder Quereinlagerung von Europaletten

Palettenregal-Stützrahmen – komplett montiert

  • Als Service für unsere Kunden: verschraubte Ausführung, komplett montiert
  • Aus verzinktem Bandstahl höchster Güte
  • Höheneinteilung der Fachebenen im Raster von 50 mm
  • Bestehend aus 2 Stützen mit Fussplatte, Horizontal- und Diagonalstreben
  • Werden verdrehsicher mit 2 Bolzenankern je Fussplatte befestigt, Bolzenanker und 2 Unterlegbleche 1,5 mm je Stützrahmen sind im Lieferumfang enthalten
  • 1100 und 800 mm tiefe Rahmen für Längs- oder Quereinlagerung von Europaletten

Immer griffbereit! Auszugsvorrichtungen – Ergonomie am Arbeitsplatz

  • Ideales, rückenschonendes Abkommissionieren von drei Seiten
  • Für Paletten 1200 x 800 mm, Längseinlagerung
  • Für den Einsatz am Boden und auf Traversen
  • Mit Sicherheitsverriegelung für den Einsatz auf Traversen
  • Erlaubt müheloses Herausziehen von Paletten aus dem Regal
  • Solide Stahlkonstruktion mit leicht laufenden, abgedichteten Kugellagern
  • Für Regaltiefe 1100 mm
  • Farbe RAL 5010 Enzianblau
  • Bodenauszug mit 700 mm hohem Griff

Bitte unbedingt beachten: Wegen der aussermittigen Belastung beim Herausziehen des Palettenauszuges liegt auf der vorderen Traverse die gesamte Fachlast. Aus diesem Grund sind Längstraversen mit der doppelten Tragfähigkeit erforderlich, die mit den Stützrahmen verschraubt werden! Bei mehreren Einheiten in einem Regal oder einer Fachebene darf immer nur 1 Palettenauszug herausgezogen werden. Nach erfolgtem Handling Auszug sofort wieder zurückschieben und verriegeln!

Auszugsvorrichtungen für Ladungsträger mit anderen Abmessungen auf Anfrage.

Intralogistik_Auszugsvorrichtung_16zu9

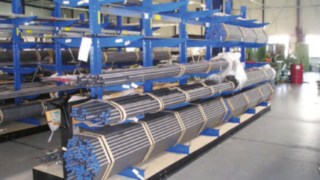

Kragarmregale

Auflage-Gitterböden

Schraubloses System für lange Güter!

Für die Lagerung von langen Gütern, An- und Zuschnitten, Rohren, Ringgut, stehendem Lagergut – also alles was lang und sperrig ist – wird immer wieder nach einer wirtschaftlichen Lagerlösung gesucht. Bei Linde finden Sie für diese Anforderung das geeignete System: das Kragarmregal.

Ob einseitig oder doppelseitig, für selbsttragendes, flexibles oder sperriges Lagergut, für Ringlagerung oder stehende Lagerung – wir haben das richtige Regal für Ihre Anforderungen.

Die Konstruktion unserer Regale ermöglicht eine schraublose Montage und Verstellbarkeit von Kragarmen und Böden. Regalhöhen bis 3700 mm und Nutztiefen von 400 bis 850 mm sind realisierbar. Bitte beachten Sie: Diese Regale sind nur für den Innenbereich geeignet!

Das Lagersystem für sperrige und grossvolumige Teile

Selbsttragendes Lagergut

  • Kragarme mit oder ohne Abrollsicherung
  • Lagergut: Langgut, Spanplatten, Holz und Plattenware, Blechpakete, Langgutkassetten und Blechwannen

Flexibles Lagergut

  • Kragarme mit waagerechten Stahlböden
  • Lagergut: An- und Zuschnitte sowie sperrige Güter, Kleingebinde wie Kunststoffbehälter, Kartonagen oder lose Artikel, kundenspezifische Ladungsträger uvm.

Ergonomische Bereitstellung

  • Kragarme mit geneigten Stahlböden zur ergonomisch günstigen Bereitstellung an Montageplätzen

Stehende / hängende Aufbewahrung

  • Rohrkragarme zur Lagerung von Ringgut und stehender Güter

Intralogistik_Kragarmregale_16zu9

  • Nutztiefe
  • Ständertiefe
  • Ständerachsmass

  • Aufhängung für Rohrkragarme
  • Rohrkragarm
  • Stahlfachboden
  • Sockelboden
  • Abrollsicherung Fussteil
  • Diagonalverband
  • Kragarm mit Abrollsicherung
  • Ständer (zweiseitig)
  • Horizontalverbinder

Checkliste für das passende Regalsystem

Bei der Planung eines neuen Lagers und des passenden Regalsystems müssen verschiedene Faktoren berücksichtigt werden. Mit dieser Checkliste können Sie für sich bereits die ersten Eigenschaften Ihres Regalsystems herausfinden.

  • Welche Art von Ware soll gelagert werden?
  • Bevorzugen Sie das Lifo-Prinzip (last in, first out) oder das Fifo-Prinzip (First in, first out) für das Lagern der Ware?
  • Soll die Kommissionierung Mann-zur-Ware oder Ware-zum-Mann erfolgen?
  • Wie hoch ist Ihre Umschlagleistung?
  • Welche Ladungsträger verwenden Sie? Kartons, Behälter, Gitterboxen oder Paletten?
  • Welche Arten von Staplern und Kommissioniergeräten werden verwendet?
  • Muss das Regal erweiterbar sein?
